1. Por qué la infraestructura eléctrica requiere modelos fiables
Las redes eléctricas operan en entornos complejos y extensos, donde la continuidad del servicio depende de información precisa y actualizada. Trabajar con información desactualizada o datos parciales introduce riesgos operativos, incrementa costes y dificulta la planificación.
Un gemelo digital responde a esta necesidad al ofrecer un modelo técnico coherente, estructurado y verificable, capaz de integrar múltiples fuentes de información y documentar criterios de decisión.
2. Qué aporta un gemelo digital a un decisor técnico
Para un gerente de ingeniería u operación, el valor del gemelo digital se mide por sus aportes basados en:
- Lectura precisa de la infraestructura y el territorio: geometría, apoyos, pendientes, accesos, restricciones.
- Integración de datos técnicos heterogéneos: LiDAR, DTM/DSM, inventarios, inspecciones.
- Modelo único para las distintas áreas que interactúan con la infraestructura: operación, mantenimiento, ingeniería y planificación trabajan sobre la misma base.
- Evidencia verificable para justificar decisiones ante auditorías o exigencias regulatorias.
3. Cómo se construye un gemelo digital fiable
Un gemelo digital no es solo un modelo 3D “bonito”. Es la representación técnica, verificable y actualizada de la red eléctrica y su entorno. Para que ese modelo sea realmente útil para ingeniería, operación y mantenimiento, la forma en que se construye es tan importante como la tecnología utilizada.
En la práctica, el proceso combina tres componentes clave: captura de datos en campo, modelado e integración y validación continua.
3.1 Captura de datos: de la inspección tradicional a la inspección 4.0
La base de cualquier gemelo digital fiable son los datos de inspección. Hoy conviven tres niveles de madurez:
- Inspección visual y estructural
Es la primera línea de defensa. Permite evaluar el estado físico del “hardware” de la red: apoyos, cimentaciones, aisladores, conductores y el corredor de seguridad. En esta fase se identifican daños evidentes (corrosión, grietas, pudrición, deformaciones) y posibles interferencias con vegetación u otros elementos. - Termografía infrarroja
A continuación, la termografía permite detectar “puntos calientes” que no se ven a simple vista: conexiones flojas o corroídas, desequilibrio entre fases, componentes que están trabajando al límite y que pueden fallar. Es una herramienta clave de mantenimiento preventivo. - Inspección 4.0: LiDAR, IoT e inteligencia artificial
En grandes redes, la inspección deja de ser solo manual y evoluciona hacia esquemas de inspección 4.0.
Aquí se combinan:- Aeronaves tripuladas o drones con LiDAR y cámaras de alta resolución, que escanean líneas y estructuras y miden con precisión las distancias entre conductores, apoyos, elementos del entorno y vegetación.
- Sensores IoT, que monitorizan temperatura, vibración u otras variables de forma continua, sin necesidad de esperar a una campaña anual de inspección.
- Algoritmos de visión artificial e inteligencia artificial, que analizan miles de imágenes y nubes de puntos para detectar automáticamente óxido, aisladores rotos, elementos deformados o zonas de riesgo, reduciendo la carga de revisión manual.
El gemelo digital se alimenta de este conjunto de fuentes: integra las inspecciones tradicionales y las capacidades avanzadas de LiDAR, IoT e IA en un único repositorio coherente de información técnica.
3.2 Modelado geométrico y topológico

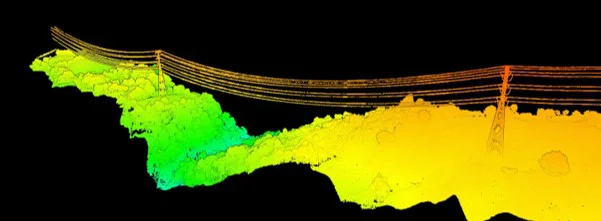

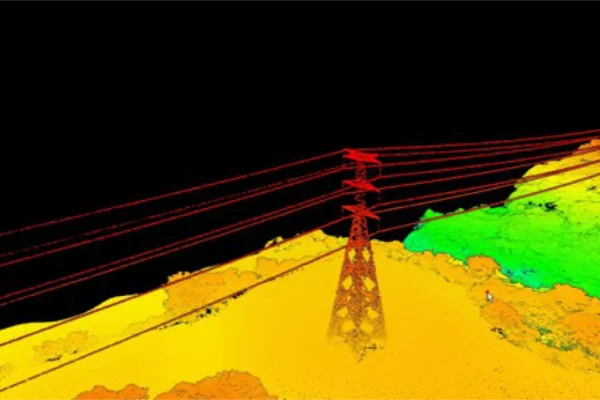

Con los datos capturados, el siguiente paso es transformar nubes de puntos, fotografías y lecturas de sensores en una representación geométrica y topológica consistente:
- Se modelan apoyos, estructuras, cimentaciones, cadenas de aisladores y conductores a partir de la nube de puntos LiDAR y de la información de diseño.
- Se incorpora el entorno del corredor (relieve, edificaciones, caminos, vegetación) para poder analizar distancias de seguridad, accesos y riesgos.
- Se vincula cada elemento del modelo con su información técnica: tipo de activo, características eléctricas y mecánicas, fabricante, histórico de intervenciones, etc.
El resultado es un modelo que no solo “se ve bien”, sino que respeta la geometría real de la red, las distancias críticas y la lógica de cómo está construida y operada.
3.3 Validación, actualización y trazabilidad
Un gemelo digital solo mantiene su valor si refleja la realidad actualizada de la red. Por eso, el proceso incluye:
- Validación técnica: contrastar el modelo frente a datos de diseño, inspecciones de campo y mediciones adicionales cuando sea necesario.
- Actualización periódica: cada nueva campaña de inspección (drones, LiDAR, termografía, inspección visual) no se queda en informes aislados, sino que se integra en el gemelo digital.
- Trazabilidad de cambios: el gemelo digital conserva el histórico de modificaciones, incidencias y actuaciones de mantenimiento, lo que permite entender no solo cómo está la red hoy, sino cómo ha llegado a ese estado.
De este modo, el gemelo digital se convierte en la fuente única de verdad para ingeniería, operación y mantenimiento: un modelo que se alimenta de la inspección tradicional y de la inspección 4.0, y que se actualiza con cada decisión que se toma sobre la red.
4. Valor operativo: continuidad del servicio y optimización del OPEX
En operación, el valor del gemelo digital se expresa mejor mediante funciones claramente diferenciadas.
Funciones operativas clave:
- Identificación temprana de condiciones de riesgo: cruces críticos, taludes inestables, zonas de difícil acceso, proximidad de vegetación.
- Priorización de intervenciones según criticidad técnica: asignación más precisa de cuadrillas y recursos.
- Validaciones remotas: reducción de desplazamientos cuando la situación puede evaluarse con información del modelo.
- Análisis de escenarios: impacto de eventos extremos, crecidas o afectaciones puntuales sobre tramos específicos.
- Impacto directo en el OPEX: – Disminución de intervenciones reactivas. – Optimización del uso de cuadrillas y equipamiento. – Reducción de riesgos para el personal en terreno.
- Disminución de la probabilidad de fallos no detectados que afecten la continuidad del servicio.
5. Valor para planificación e inversión (CAPEX)
En fases de diseño, ampliación, repotenciación o modernización de infraestructura, el gemelo digital actúa como una base técnica que reduce incertidumbre desde los primeros análisis. Su aporte se entiende mejor en términos de funciones y efectos.
Aplicaciones clave en planificación:
- Evaluación comparada de alternativas de trazado: análisis geométrico y territorial más preciso.
- Identificación temprana de afecciones y condicionantes: predios, infraestructuras existentes, restricciones ambientales o normativas.
- Estimaciones más confiables de volúmenes y obras auxiliares: gracias a modelos geométricos consistentes.
- Base técnica sólida para estudios, licitaciones y revisiones de ingeniería: información estructurada, verificable y actualizada.
- Impacto directo en el CAPEX:
- Reducción de rediseños derivados de información incompleta o errónea.
- Disminuye la probabilidad de sobrecostes en obra.
- Comparación más objetiva entre alternativas desde etapas tempranas.
- Documentación técnica más robusta para auditorías o procesos de aprobación.
6. Trazabilidad y cumplimiento
En infraestructura eléctrica, la trazabilidad del dato es un requisito técnico y regulatorio. Un gemelo digital no solo organiza información: establece una cadena de custodia clara que respalda cada decisión.
Elementos clave de trazabilidad:
- Registro de origen, fecha y método de captura para cada conjunto de datos.
- Historial de modificaciones del modelo y su entorno.
- Documentación de criterios de control de calidad aplicados durante integración y validación.
- Contribución al cumplimiento técnico y normativo:
- Mayor capacidad para demostrar consistencia ante auditorías.
- Soporte verificable para decisiones operativas o de planificación.
- Reducción del riesgo asociado a datos no actualizados o sin validación.
7. El criterio técnico: la diferencia que aporta el equipo de SIGLA
La fiabilidad de un gemelo digital depende tanto de la tecnología utilizada como del criterio aplicado por los expertos en cada etapa del proceso. SIGLA aporta equipos de última tecnología y una amplia experiencia de sus profesionales en la interpretación de activos, análisis del territorio y de las condiciones operativas con precisión y coherencia técnica.
Aportes técnicos del equipo SIGLA:
- Construcción de modelos consistentes: integración precisa de geometría, atributos y contexto territorial, bajo los estándares técnicos más exigentes.
- Revisión metodológica en cada fase: estrictos controles de calidad que aseguran coherencia geométrica y técnica.
- Interpretación experta de riesgos y condicionantes operativos: lectura técnica del entorno y sus implicaciones.
- Coordinación entre áreas de ingeniería, operación y análisis: alineación de criterios y reducción de discrepancias.
Valor que esto aporta al cliente:
- Decisiones críticas respaldadas por un modelo único y consistente, en lugar de múltiples versiones parciales.
- Menos sorpresas en terreno: riesgos y condicionantes identificados antes de ejecutar.
- Mayor tranquilidad frente a auditorías y revisiones, gracias a procesos documentados y trazables.
En definitiva, el gemelo digital que construye SIGLA combina tecnología, criterio técnico y una forma de trabajar basada en el rigor, la transparencia y la responsabilidad con el territorio.
8. Cómo avanzar
Si su organización está evaluando implementar un gemelo digital para redes eléctricas, o desea ampliar estas capacidades a otros activos o regiones, el primer paso práctico suele ser una sesión técnica de trabajo breve.
En esa sesión es posible:
- Revisar el estado actual de los datos, las inspecciones y los modelos de la red.
- Identificar casos de uso prioritarios en operación, gestión de activos y planificación.
- Esbozar un camino realista para construir o fortalecer el gemelo digital de la red, alineado con las restricciones y recursos disponibles.
Para coordinar esta sesión técnica inicial puede contactar con el equipo de SIGLA por los canales habituales o a través del formulario de contacto de la web. Este primer intercambio suele ser suficiente para clarificar dónde puede aportar más valor un gemelo digital en su sistema eléctrico.
